تركيب عدادات المياه أفقيًا أم رأسيًا: دليل قائم على البيانات

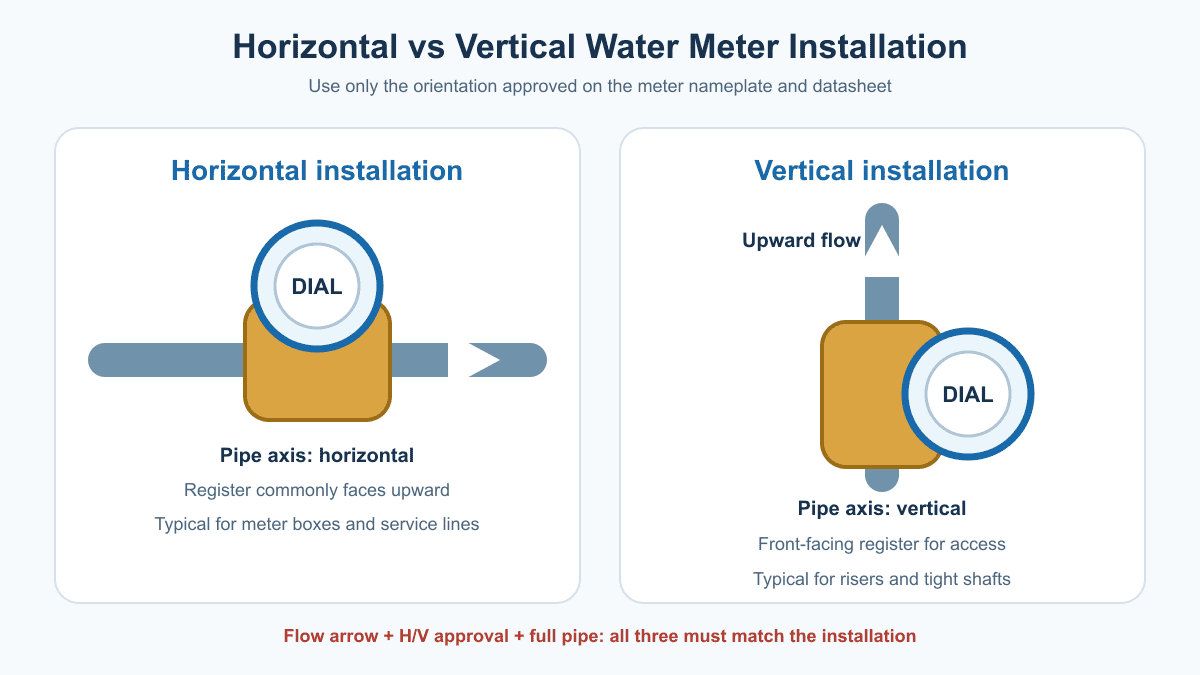

استخدم الوضعية المعتمدة للطراز المحدد، لا الوضعية التي تناسب الأنبوب فحسب. يمكن للتركيب الأفقي والرأسي قياس التدفق بدقة، ولكن فقط عندما تتوافق لوحة البيانات واتجاه التدفق ونطاق القياس وظروف الأنابيب.

التركيب الأفقي مقابل الرأسي: نظرة سريعة

نقطة القرار	تركيب أفقي	تركيب رأسي
تخطيط الأنابيب	خط خدمة أفقي أو صندوق عداد أو خط رئيسي	أنبوب صاعد أو مجرى خدمات أو فرع جداري أو غرفة معدات ضيقة
الاعتماد المطلوب	H أو تصنيف معتمد لعدة وضعيات	V أو تصنيف معتمد لعدة وضعيات
موضع سجل القراءة	يكون متجهًا إلى أعلى عادةً	يكون متجهًا إلى الأمام عادةً لتسهيل القراءة على مستوى النظر
اتجاه التدفق المفضّل	اتبع السهم الموجود على جسم العداد	يساعد التدفق إلى أعلى عمومًا على دفع الهواء إلى الأمام
مخاطر ميكانيكية شائعة	قد يؤدي التركيب الجانبي أو ووجه العداد إلى أسفل إلى تغيير الأحمال على المحامل	قد يتعرض العداد المخصص للتركيب الأفقي فقط لاحتكاك وتآكل إضافيين
نطاق القياس	تحقق من قيمة R الخاصة بالتركيب H	تحقق من قيمة R الخاصة بالتركيب V؛ فقد تكون أقل
الأنبوب المستقيم	التزم بأطوال الأنابيب المحددة للطراز نفسه قبل العداد وبعده

القاعدة العملية بسيطة: اتجاه الأنبوب لا يحدد اعتماد العداد. يتطلب الأنبوب الرأسي عدادًا معتمدًا للتركيب V أو لعدة وضعيات. فتدوير عداد معتمد للتركيب H فقط لا يجعله طرازًا رأسيًا.

ما الذي يتغير بتغيير وضعية التركيب

تؤثر الوضعية في طريقة تأثير الجاذبية على المكابس والدفّاعات والمحامل والقارنات المغناطيسية وسجلات القراءة. كما قد تغيّر مواضع تجمع الهواء، وما إذا كان أنبوب القياس سيظل ممتلئًا بالكامل.

• الاستجابة للتدفق المنخفض: قد يزيد الاحتكاك الميكانيكي الإضافي من معدل التدفق اللازم لبدء القياس أو إجرائه بدقة.
• قيمة R: قد يحمل العداد نفسه نسبًا مختلفة بين Q3 وQ1 في الوضعيتين الأفقية والرأسية.
• التآكل: قد تؤدي الوضعية غير المعتمدة إلى تحميل المحمل أو المكبس بشكل غير متساوٍ.
• سهولة القراءة: يجب أن يظل العداد ظاهرًا وقابلًا للقراءة من دون وضعه في اتجاه غير معتمد.
• التحكم في الهواء: قد يؤدي امتلاء الأنبوب جزئيًا أو احتباس الفقاعات إلى اضطراب القياس.

لا تطبق قاعدة عامة لمسافة الأنبوب المستقيم مثل «3D» أو «5D» أو «10D» على جميع العدادات. فالتصاميم الحجمية ومتعددة النفاثات وفوق الصوتية والكهرومغناطيسية تختلف في فئات الحساسية ومتطلبات التركيب.

اقرأ العلامات H وV وR وسهم التدفق

العلامة	المعنى	ما ينبغي فعله
H	معتمد لوضعية الأنبوب الأفقية	أبقِ العداد في الوضعية الأفقية الموثقة
V	معتمد لوضعية الأنبوب الرأسية	تحقق مما إذا كان التدفق إلى أعلى أو إلى أسفل أو كلاهما مسموحًا
H + V	معتمد لكلتا وضعيتي الأنبوب	قارن قيمة R المحددة لكل وضعية
R160H / R80V	مثال على نطاقات قياس تختلف باختلاف الوضعية	استخدم القيمة المطابقة لوضعية التركيب
السهم على جسم العداد	اتجاه تدفق المياه المعتمد	اضبط اتجاه المدخل والمخرج بصورة صحيحة
لا توجد علامة واضحة للوضعية	لا يمكن تأكيد اتجاه التركيب من جسم العداد	راجع اعتماد النوع ونشرة بيانات الشركة المصنّعة

تُحسب R على النحو التالي: Q3 ÷ Q1. وتعبر قيمة R الأكبر عن نطاق قياس معتمد أوسع؛ لكنها لا تثبت أن أحد اتجاهي التركيب أدق دائمًا.

أمثلة موثقة لمنتجات DEAZESU

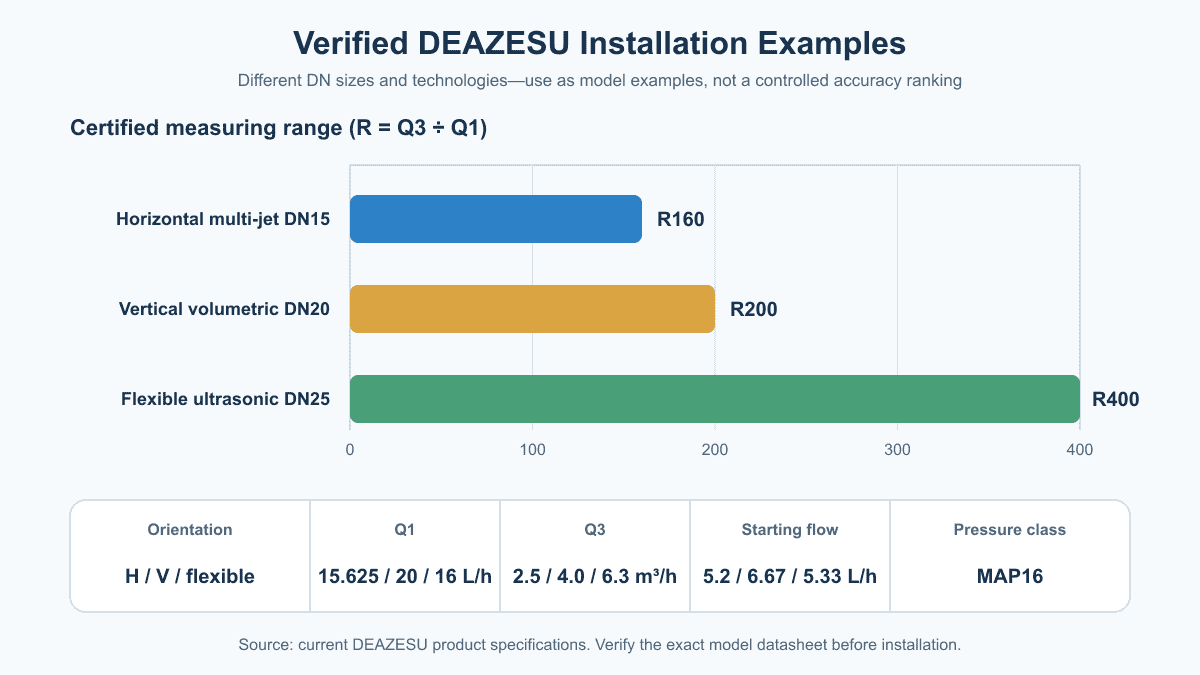

تأتي البيانات التالية من ثلاث صفحات حالية لمنتجات DEAZESU. وتستخدم الطرازات تقنيات وأحجامًا اسمية مختلفة؛ لذا يعرض الجدول أمثلة حقيقية للاختيار، لا مقارنة مخبرية مضبوطة.

المواصفات	متعدد النفاثات أفقي	حجمي رأسي	فوق صوتي مرن
الحجم الاسمي	DN15	DN20	DN25
التركيب	أفقي	رأسي	أي موضع معتمد
قيمة R	R160	R200	R400
Q1	15.625 L/h	20 L/h	16 L/h
Q2	25 L/h	32 L/h	25.2 L/h
Q3	2.5 m³/h	4.0 m³/h	6.3 m³/h
Q4	3.125 m³/h	5.0 m³/h	7.87 m³/h
تدفق بدء التشغيل	5.2 L/h	6.67 L/h	5.33 L/h
فئة درجة الحرارة	T30/T50/T90	T30/T50	T30/T50/T90
فئة الضغط	MAP16	MAP16	MAP16

لخط خدمة أفقي تقليدي، اطّلع على عداد المياه متعدد النفاثات DN15 R160. أما لعمود صاعد في مبنى، فقارن مع عداد المياه الحجمي العمودي DN20 R200.

قائمة التحقق من التركيب

1. تحقق من الطراز الدقيق، ومقاس DN، واعتماد التركيب الأفقي/العمودي (H/V)، وفئة درجة الحرارة، وفئة الضغط.
2. طابق Q1 وQ3 مع معدلات التدفق الدنيا والعادية والقصوى المتوقعة في الموقع.
3. اغسل الأنبوب قبل التركيب، وركّب مصفاة إذا اشترطت ورقة البيانات ذلك.
4. حاذِ سهم جسم العداد مع اتجاه التدفق الفعلي.
5. أبقِ الأنبوب ممتلئًا وتجنب النقاط المرتفعة التي يتجمع فيها الهواء.
6. استخدم أطوال الأنابيب المستقيمة المحددة، وأبقِ الصمامات والمضخات والانحناءات على المسافات المطلوبة.
7. ادعم الأنبوب بحيث لا يشكل وزنه أو عدم محاذاته ضغطًا على جسم العداد.
8. ركّب صمامات عزل واترك خلوصًا كافيًا للقراءة والختم والاختبار والاستبدال.
9. افتح الإمداد ببطء، ونفّس الهواء، وافحص التسربات، وتحقق من القراءة الأولى.

اختر وفقًا لتخطيط الأنابيب ومتطلبات القياس

ظروف الموقع	أفضل نقطة بداية	تحقق قبل الطلب
صندوق عداد أفقي	عداد ميكانيكي أو إلكتروني مصنف للتركيب الأفقي (H)	موضع شاشة القراءة، وغمر الحفرة بالمياه، وإمكانية الوصول للقراءة
عمود صاعد ضيق	عداد حجمي مصنف للتركيب العمودي (V) أو عداد إلكتروني معتمد	اعتماد التدفق الصاعد، والعرض، والصمامات، وخلوص الصيانة
استهلاك منخفض ومتكرر	عداد بالحجم المناسب وقيمة Q1 منخفضة	قيمة R في وضع التركيب الفعلي
قد يتغير تخطيط الأنابيب	طراز فوق صوتي معتمد للتركيب في أوضاع متعددة	امتلاء الأنبوب، والطاقة، والاتصالات، والاعتماد المحلي

أسئلة شائعة حول تركيب عدادات المياه أفقيًا وعموديًا

هل يمكن تركيب عداد مياه أفقيًا في وضع عمودي؟

فقط إذا كان الطراز المحدد معتمدًا أيضًا للتركيب العمودي (V). وإلا فقد يؤدي تغير الحمل على المحمل أو المكبس إلى انخفاض الأداء عند التدفق المنخفض وتقصير عمر الخدمة.

هل التدفق الصاعد مطلوب دائمًا للعداد العمودي؟

يُفضّل عمومًا أن يكون التدفق صاعدًا، لأنه يساعد على إبقاء الأنبوب ممتلئًا ودفع الهواء إلى الأمام. ويظل سهم جسم العداد ودليل التركيب المعتمد هما المرجع الحاسم.

لماذا قد تتغير قيم R باختلاف اتجاه التركيب؟

قد تتغير قيمة Q1 المعتمدة عندما تؤثر الجاذبية بشكل مختلف على آلية القياس. وهذا يغيّر النسبة Q3/Q1 حتى مع بقاء حجم جسم العداد وقيمة Q3 كما هما.

هل تعني قيمة R الأكبر تلقائيًا أن العداد أفضل؟

لا. طابق أولًا قيمة Q3 مع الطلب، ثم قارن Q1 وفقد الضغط وجودة المياه واتجاه التركيب والاتصالات ومتطلبات الاعتماد الخاصة بالمشروع الفعلي.
